De ultieme gids voor IBO-ankers: voordelen, specificaties en toepassingen
Deel 1: Wat is een IBO-anker?
IBOstaat voor Injektions-Bohr-Anker (Duits voor Injectiebooranker). Het is een hoogwaardig-ankersysteem dat boren, grouten en verankeren combineert in één enkele handeling.
In tegenstelling tot traditionele ankers waarvoor een voor-voorgeboord gat en verbuizing in losse grond nodig is, maakt het IBO-anker gebruik van eenholle stalen staafals zowel de boorstang als het laatste wapeningselement.
De kerncomponenten:
Holle staaf:Een stalen buis met doorlopende externe schroefdraad.
Opofferingsboor:Bevestigd aan de voorkant, gekozen op basis van geologische omstandigheden (bijvoorbeeld wolfraamcarbide voor gesteente, stalen kruisboren voor losse grond).
Koppeling:Wordt gebruikt om meerdere staven met elkaar te verbinden om de vereiste diepte te bereiken.
Plaat en moer:Wordt gebruikt om de belasting over te brengen naar het oppervlak/de constructie.
Sectie 2. Hoe het IBO-systeem werkt: het "3-in-1"-proces
De belangrijkste reden voor de populariteit van het IBO-anker is het gestroomlijnde installatieproces, ook wel het IBO-anker genoemd3-in-1-methode:
Boren:De holle staaf, uitgerust met een boor, wordt in de grond gedreven door een roterende-slagboorinstallatie. Tijdens het boren wordt een spoelmedium (water of een dunne cementspecie) door de holle kern gepompt om boorgruis te verwijderen.
Voegen:Zodra de doeldiepte is bereikt, wordt een dikkere cementspecie door de holle staaf geïnjecteerd. Het grout komt uit de gaten in de boor en vult de ring van onder naar boven.
Verankering:De grout dringt door in de omringende grond of rotsen, waardoor een sterke verbinding ontstaat. Eenmaal uitgehard fungeert de holle staaf als trekorgaan en zorgt voor onmiddellijke versterking.
Sectie 3: Primaire toepassingen
Het aanpassingsvermogen van het IBO-anker maakt het tot een onmisbaar onderdeel in verschillende civieltechnische sectoren:

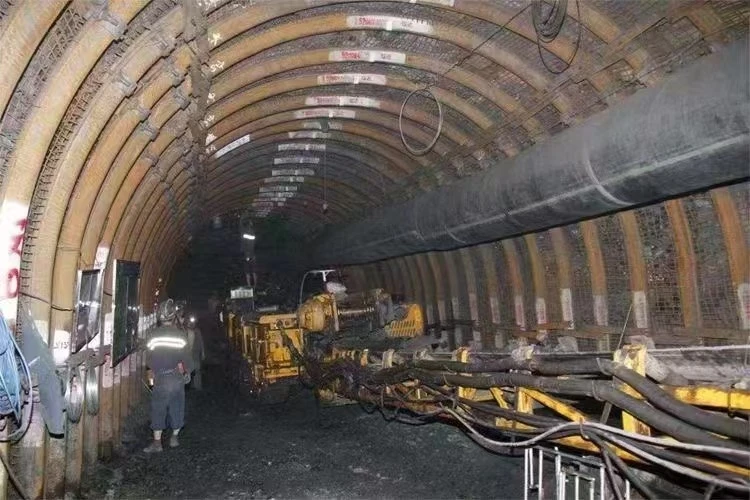

Tunnelen:Gebruikt voorPijpparaplu's (Forepoling)om pre-ondersteuning te bieden vóór het uitgraven en voor het radiaal vastzetten van rotsblokken.
Hellingstabilisatie:Ideaal voorBodemspijkerenin gebieden waar de bodemgesteldheid onvoorspelbaar is of dreigt in te storten.
Funderingen:Gebruikt alsMicropalenom funderingen van gebouwen te ondersteunen of om bestaande structuren te ondersteunen die bezinking ervaren.
Mijnbouw:Het versterken van hoge muren en het stabiliseren van ondergrondse wegen.
Ondersteuning bij opgravingen:Leveren van trekankers-voor keermuren en damwandschotten.
| Maat | OD (MM.) | identiteitskaart (MM) | Uiteindelijke belasting (KN) | Opbrengstbelasting (MM.) | Gewicht (KG/M) |
| R25-14 | 25 | 14 | 200 | 150 | 2.3 |
| R32L-22 | 32 | 22 | 210 | 160 | 2.8 |
| R32N-21 | 32 | 21 | 280 | 230 | 2.9 |
| R32N-18.5 | 32 | 18.5 | 280 | 230 | 3.4 |
| R32S-17.5 | 32 | 17.5 | 360 | 280 | 3.5 |
| R32S-15 | 32 | 15 | 360 | 280 | 4.1 |
| R38N-21 | 38 | 21 | 500 | 400 | 4.8 |
| R38N-19 | 38 | 19 | 500 | 400 | 5.5 |
| Draadrichting | Linkerhand | ||||
Waarom zouden ingenieurs IBO-ankers verkiezen boven traditionele massieve staven?
01
A. Geen behuizing vereist
In "instortende grond" (zoals zand, grind of slib) storten gaten vaak in voordat een traditioneel anker kan worden geplaatst. IBO-ankers elimineren dit risico omdat de “boorstreng” als wapening in de grond blijft zitten.
02
B. Superieure productiviteit
Omdat boren en plaatsen gelijktijdig gebeuren, kunnen IBO-ankers worden geïnstalleerd2-3 keer snellerdan conventionele methoden, waardoor de arbeidskosten en de projecttijdlijnen aanzienlijk worden verlaagd.
03
C. Verbeterde hechtsterkte
Het doorlopende draadprofiel van de holle staaf zorgt voor een uitstekende mechanische verbinding met de grout. Bovendien helpt het groutproces onder druk- tijdens het boren de wand van het boorgat te verdichten en de wrijving van de huid te verbeteren.
04
D. Veelzijdigheid in krappe ruimtes
IBO-systemen kunnen worden geïnstalleerd met behulp van relatief kleine, mobiele boorinstallaties, waardoor ze ideaal zijn voor tunnelbouw, renovatie van kelders en locaties met beperkte vrije ruimte boven het hoofd.
Veelgestelde vragen
Vraag: Aan welke internationale normen voldoen uw zelf-ankerbouten?
A: Onze SDA-systemen (inclusief R-thread en T-thread) worden vervaardigd in strikte overeenstemming met ISO 10208 en ASTM-normen. We gebruiken naadloze stalen buizen met hoge-sterkte om superieure trek- en vloeisterkte te garanderen voor veeleisende mijnbouw- en tunnelbouwprojecten.
Vraag: Waarom zijn SDA-bouten efficiënter dan traditionele rotsbouten in gebroken grond?
A: Traditionele bouten vereisen een voor-geboord gat dat vaak instort in losse grond. Het SDA-systeem combineert boren, grouten en verankeren in één handeling. Hierdoor zijn er geen mantelbuizen meer nodig en wordt het instorten van het boorgat voorkomen, waardoor tot 50% aan installatietijd wordt bespaard.
Vraag: Hoe gaan uw bolvormige moeren om met oneffen rotsoppervlakken?
A: Onze nauwkeurig-ontworpen bolmoeren (koepelmoeren) maken, in combinatie met koepelvormige platen, een hoekcompensatie van 7 tot 10 graden mogelijk. Dit zorgt ervoor dat de bout een veilige, loodrechte krachtverdeling behoudt, zelfs als het tunnelvlak onregelmatig of oneffen is.
